智慧社区系统采用现代化的网络技术和信息集成技术，建立一个沟通住户与住户、住户与小区的综合服务中心、住户与外部社会的多媒体的综合信息交互和核心信息共享及转换功能，向外拓展联动而成的新一代智慧社区控制系统

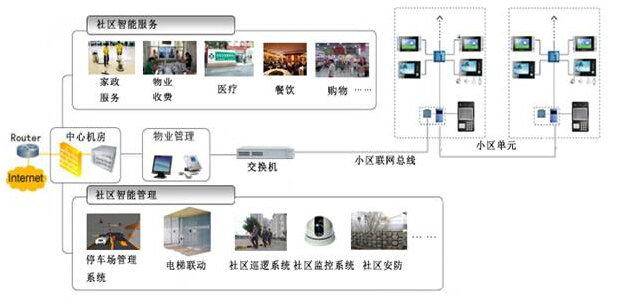

   系统拓扑图如下： 该系统以社区中心机房为枢纽，有机的将智慧家居住户、社区数字化服务、物业数字化管理、社区智能化管理结合起来，真正的实现：住户与住户之间的信息联通；住户享受小区电子购物、家政服务、自动缴费等快捷服务；社区管理自动化。

完美e家智慧社区系统架构

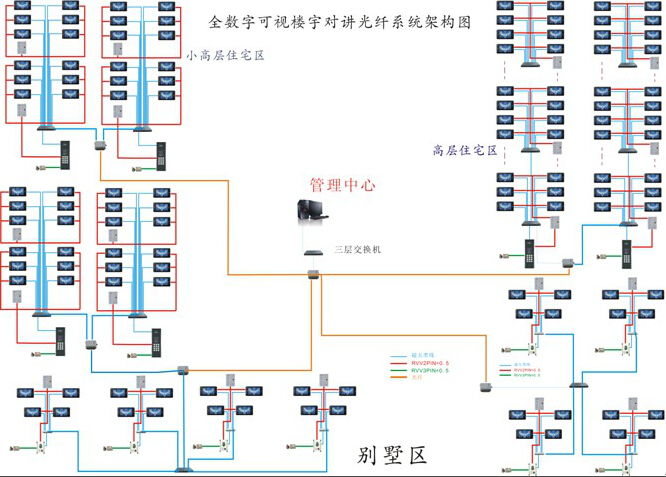

综合布线系统架构

系统说明：

       小区的基本组成单元可分为多层楼栋、小高层、高层及别墅群。

      通常一个小区设管理中心一个，大型社区由多个小区组成，根据实际情况及物业管理要求，可设置一个主控制中心及多个分控制中心，便于物业提供优质化服务及工作效率。

      在网络建设上，为提升系统的可靠性，增强系统的抗外部冲击能力，我们建议选用三层交换机作为小区的核心交换主机，其它可采用高品质的二层及桌面交换机，来实现小区的数字交换、传输等功能。

     在传输材料上，采用光纤到单元的布线方式，利用单模光纤和光纤收发器进行传输，楼栋内部，则采用超五类线进行传输。

      小区周围根据现场实际情况来设置一台或多台小区围墙机，便于外来访客与管理中心或业主进行可视对讲来确认身份；便于业主出入小区进行远程开门或门禁开门。

      根据小区客户的需求，系统可扩展提供外网接入、短信服务等扩展功能服务。

高层系统架构

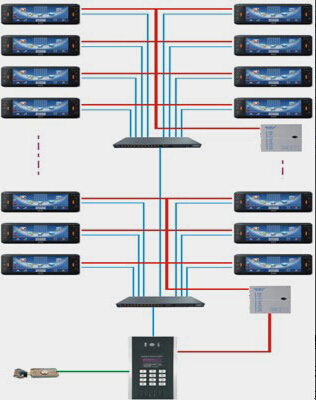

 单元楼栋是小区的基本组成部分，是数字楼宇对讲系统的主要组成部分。单元门设置数字对讲主机一台，用于实现业主及访客的呼叫可视对讲及门禁开锁功能，有地下停车场的可根据现场情况设置一台数字对讲主机，便于业主及访客的出入管理。楼栋内部的网络架构根据楼栋的高度、每层住户数量的不同，需根据实际情况进行设计配置。 楼栋内部采用超五类线传输，另加24口的交换机组成楼栋内部网络架构。 室内机采用集中供电方式供电，所选用的电源需满足所有设备同时工作时的负载要求。

复式室内系统设计

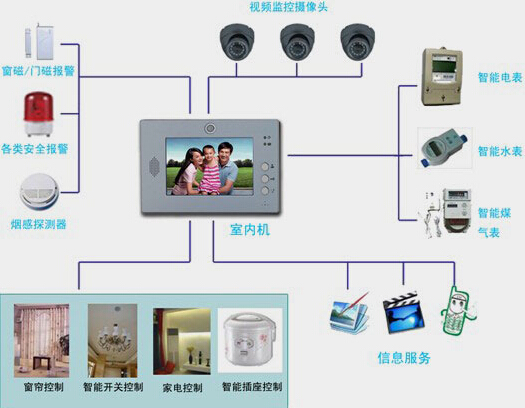

复式单元主要是指在高层楼栋里的两层一体的特殊户型住户。该住户通常需安装2台室内机，一台门口二次确认机。有别于一般的别墅系统，复式室内机系统全部通过外部网络进行组网，而不是采用别墅式的内部自组网方式，因而，在系统架构上较为简单，单但在功能实现上，又具有别墅系统的特点，如室内机之间的短号呼叫，门口机的直接呼叫等。 室内系统架构 室内网络架构是楼宇对讲的核心单元。是系统数字化的最终体验场所。在住户内部，安装室内分机一台，可实现楼宇对讲的所有功能，并且是家居安防与智能控制的中心。通过该室内分机，系统可扩展8防区的安防监控；可根据客户需要，为客户提供选配的3路视频监控功能；可根据客户需要，为客户提供定制的智能家居服务，如智能灯光控制、家居场景模式控制、智能窗帘控制、智能家电控制等。通过与管理中心的配合，可为用户提供外接手机短信等服务，也可提供直接的电话呼叫转接服务。根据客户的家庭电表等智能化水平，系统更可为用户提供直接的自动智能仪表实施检测等服务，以进一步提升小区物业的管理水平。
